当前位置: 主页 > 抑尘车 >
抑尘车

抑尘车 >> 方罐抑尘车 >> 东风D9(12-15吨)60-70-80米多功能抑尘车产品参数

东风D9(12-15吨)60-70-80米多功能抑尘车

  • 东风D9(12-15吨)60-70-80米多功能抑尘车
  • 东风D9(12-15吨)60-70-80米多功能抑尘车
  • 东风D9(12-15吨)60-70-80米多功能抑尘车
  • 东风D9(12-15吨)60-70-80米多功能抑尘车
底盘型号EQ1185LJ9CDE
价格
发动机康明斯210/玉柴220马力
变速箱法士特8档
前后桥5吨/10吨前后桥。
轴距4500
轮胎10.00R20钢丝胎
大梁
整车尺寸9700×2500×3700,3850
上户吨位7780,7715,7280,7215(kg)
最大载重(吨)

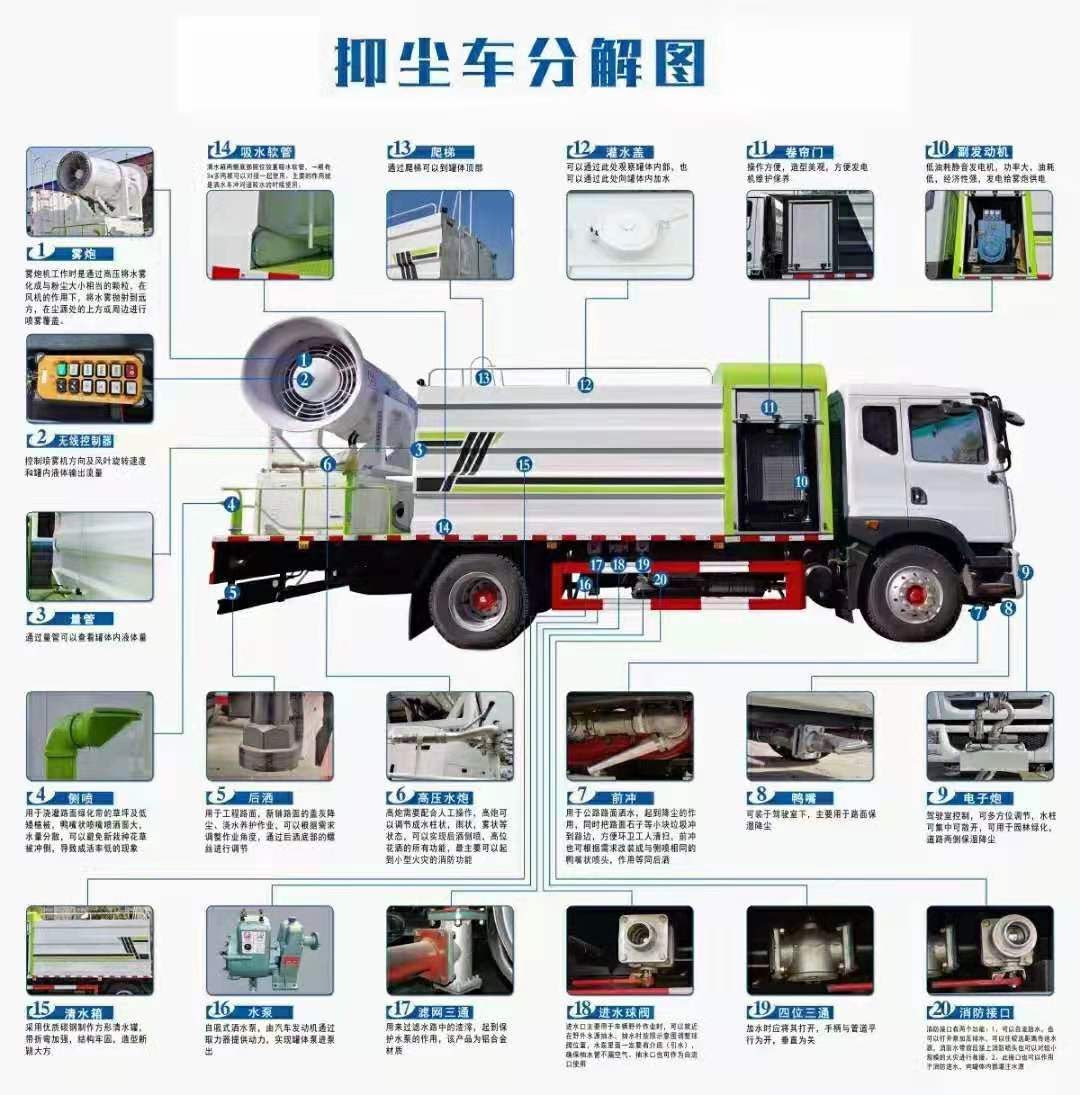

东风D9(12-15吨)60-70-80米多功能抑尘车,多功能抑尘车主要结构是在行走机构上加装方型大容积水罐、高效远程雾炮系统、大功率专用自吸自排水泵,中低压冲洗洒水系统、绿化洒水高炮(可选装自动洒水高炮,在罐体前端)等等而改装组成。罐体容积(方罐容积12立方),免征产品。
多功能抑尘车产品主要技术参数
产品名称:多功能抑尘车外型尺寸:8500,8600,8800,9500,9700×2500×3700,3850(mm)
整车型号:CL5180TDYE6货厢尺寸:××(mm)
总质量:18000(Kg)额定质量:7780,7715,7280,7215(Kg)
整备质量:10090,10590(Kg)最高车速:105(km/h)
排放标准:GB3847-2005,GB17691-2018国Ⅵ
底盘参数
底盘型号:EQ1185LJ9CDE燃料种类:柴油
轴数:2轴距:4500(mm)
轮胎数:6轴荷:6500/11500
轮胎规格:295/80R22.5,10.00R20
发动机参数
发动机:发动机生产企业:排量(ml):功率(kw):
B6.2NS6B210
YCS04200-68
东风康明斯发动机有限公司
广西玉柴机器股份有限公司
6200
4156
154
147
专用功能说明:
该车随底盘选装高顶驾驶室,踏板反射器,铝合金油箱,主要用途为抑尘、降霾、除尘,专用装置为储液罐,喷雾装置。整车长/前悬/后悬/轴距/后伸(mm)对应关系为:8500/1260/2390/3950/后伸900,8600/1260/2840/4500/无后伸,8800/1260/2840/4700/无后伸,9500/1260/2840/4500/后伸900,9700/1260/2840/4700/后伸900,8500/1260/2740/4500/无后伸。侧、后防护材料为Q235,连接方式为焊接连接固定,后部防护装置断面尺寸(宽×高)50×150(mm),后部防护离地高度:480mm;随底盘选装驾驶室,选装喷雾装置及摆放样式及侧部爬梯样式;当整备质量为10090kg时,额定载质量为7780kg,7715kg,当整备质量为10590kg时,额定载质量为7280kg,7215kg;ABS系统生产厂家,型号 :焦作博瑞克控制技术有限公司,J ABS。
东风D9(12-15吨)60-70-80米多功能抑尘车车辆基本参数
车辆型号CL5180TDYE6
底盘轴距4500(mm)
发动机玉柴 200 马力
功率/马力 200(ps)
罐体容积12(立方)
洒水宽度≥14(米)   高炮射程≥28(米)

东风D9(12-15吨)60-70-80米多功能抑尘车雾炮机参数

喷雾机型号ZX-60A型
静风最大射程≥60(米)
喷嘴数量双环不锈钢 66个
发电机组功率(国内知名品牌)柴油50(KW)四缸
风扇电机功率(国内知名品牌)18.5(KW)配备铝合金扇叶
驱动水泵功率(国内知名品牌)7.5(KW)  不锈钢多级离心泵

东风D9(12-15吨)60-70-80米多功能抑尘车喷雾机配置:

 ZX-60A型,副发动机为柴油50KE发电机组,7.5KW水泵,18.5KW风机发动机,铝合金扇叶。无线遥控操作(100米),及手动操作。雾化距离60米(静风室内距离)实际射程:(雾化射程会受湿度、温度、风速等各方面天气因素的影响,另外天气干燥地区一部分在空中被蒸发掉)。带随车工具及相关手续。

 底盘配置:

   东风D9型多利卡抑尘车,东风汽车股份有限公司原装底盘,整车型号:CL5180TDYE6,底盘型号:EQ1185LJ9CDE,总质量:18000KG,整备质量(车辆自重):10090KG,额定载质量(上户吨位):7780KG,4500MM轴距, 玉柴发动机有限公司国六200马力发动机,带ABS,大灯自动调节。

 东风D9(12-15吨)60-70-80米多功能抑尘车上装配置:

   罐体满载容积12立方,前喷,后洒,侧喷,高炮,带工作平台,(所有功能可选装自动控制)平台加装60米风筒式雾炮,配备柴油发电机组,雾炮可作为喷射农药,抑尘功能。 功能配置:     带前部冲洗路面喷洒装置,两侧面喷洒装置,带后部工作平台、平台上安装绿化洒水炮(炮喷射形状可调),可调直冲状、大雨、中雨、毛毛雨,可连续调节,射程可达28米,垂直吸程≤7米,另加装高效率车载式风送喷雾机,喷药炮雾化效果好,可远程喷雾。带消防接口、自流阀,可自吸自排。

 东风D9(12-15吨)60-70-80米多功能抑尘车车辆特点:

 1.功力强、射程远、穿透力强、雾粒附着力强、覆盖范围广、可以实现精量喷雾。

 2.工作效率高、喷雾速度快;对容易引起尘埃的堆场喷水除尘时,喷出的雾粒细小、与飘起的尘埃接触时,形成一种潮湿雾状体,能快速将尘埃抑制降沉,雾量沉降率可达80-90%以上。

 3.二次雾化技术,采用了一种特定的起涡轮风助装置改变风向使之与雾粒的流动方向形成一个夹角,促进水雾化充分。

 4.当雾滴从喷嘴中喷出后在喷雾区域被高速高压气流进一步破碎,并使雾滴的速度逐渐增加,提高了雾化程度,雾化一般可达到约50-150um直径大小的雾滴。 配套动力灵活,既可用三相380V的市电,也可配套发电机组供电。

 5.配套发电机组供电安装在运输车辆上,操作灵活,使用安全可靠,人工控制操作(可选装半自动或全自动控制)。

 6.耗水量相比其它抑尘喷洒设备可节约70%~80%(喷枪、洒水车),且水雾覆盖粉尘面积远远大于其它抑尘喷洒设备。

 一:罐体前后封头采用武钢优质碳钢板折弯加强筋处理,能够使车辆在运水行走时承受力更强、使罐体不易变形,大大提高整车使用寿命!

 二:泵进泵出主管道采用Φ65加粗无缝焊管焊接,能起到增压抗压作用,焊管全部采用磷化防锈处理保障使用寿命更长!

 三:前置发动机机舱,发动机舱内部采用防火阻燃鸡蛋棉隔音处理,可明显达到消音降噪的效果!

 四:前冲、后洒主管道均采用直通气动阀自动控制优势:

 1、车辆在洒水作业时遇到行人可以在驾驶室内关闭作业起到及时避让功能。

 2、由于洒水功能在路况不好的情况下避免不了前冲后洒会受到碰撞,当更换前冲后洒零部件时气动阀可以驾驶室及时关闭,能保留罐体水源不必浪费的情况下及时跟换配件。

 3、当车辆水罐满载装水停留时关闭气动阀状态,手动阀门打开不会出水,避免被无意打开而造成水源流失。

 五:罐体内采用环氧玻璃鳞片防腐处理(质保两年),能使罐体使用寿命更长,对车载雾炮能起到第一层次保护。

 六:60米以上雾炮采用滤筒式不锈钢过滤器,能有效的防止罐体杂质进入雾炮水泵及水环喷嘴,能二次对雾炮进行保护。

 七: 50米以上雾炮机型全部采用国内一线品牌电机及水泵(“浙江新界”水泵电机、“浙江老百姓”不锈钢多级离心泵),使用稳定,全国均有售后网点。

 八:二代车载雾炮机将采用不锈钢静音风筒、新式中央喷头,能使噪音分贝更低,中央喷头出水量更大抑尘效果更好。(二代产品推出时间另行通知)
