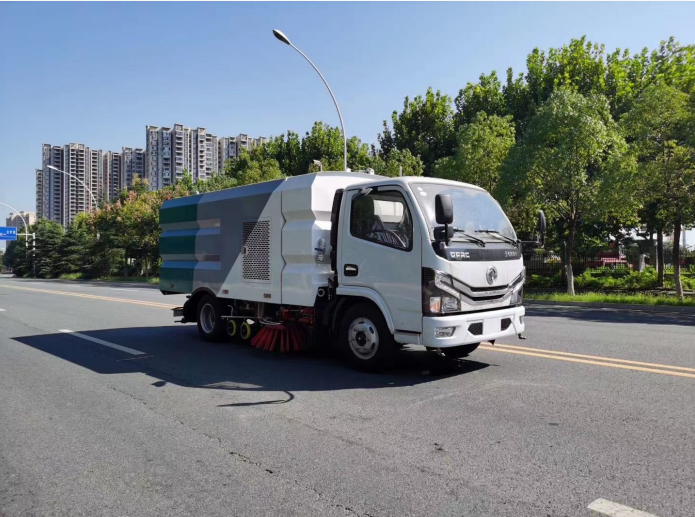

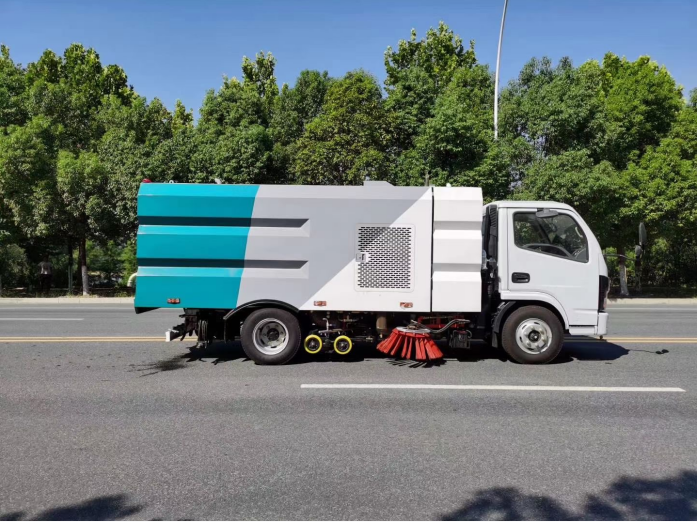

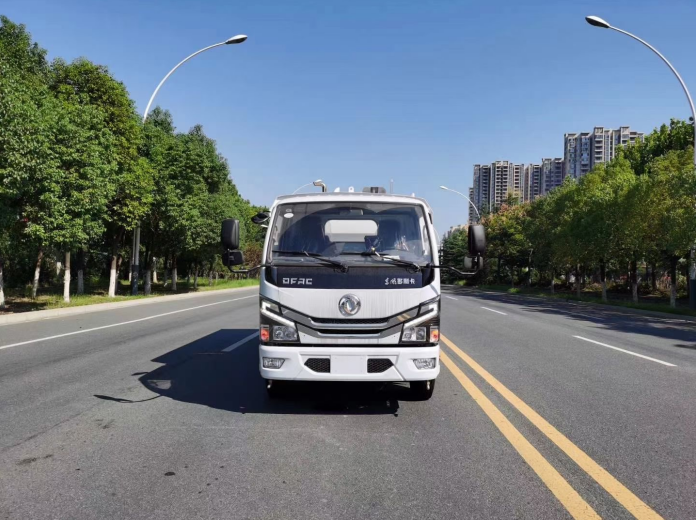

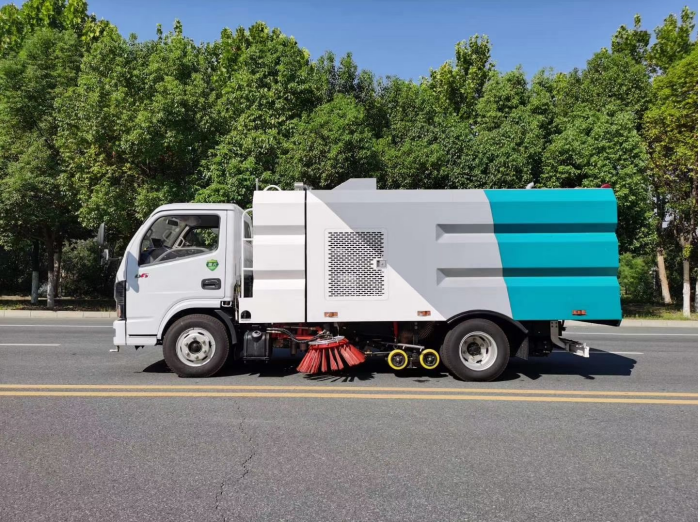

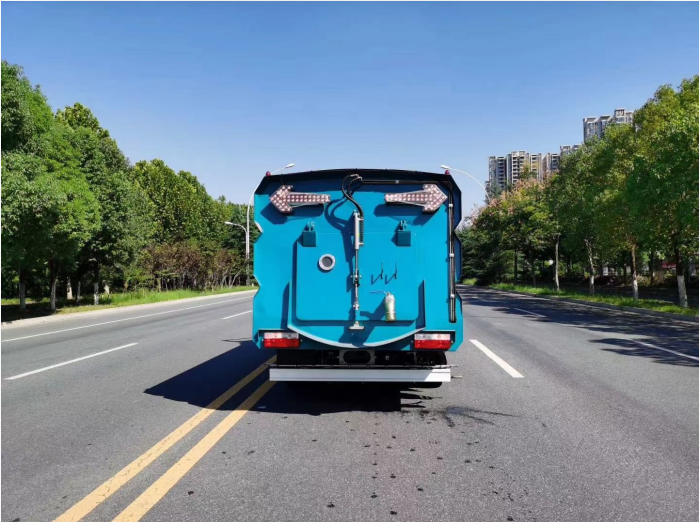

国六东风多利卡5.5方洗扫车

发布时间:2021-07-29 38:11:57 作者:admin 点击: 【 字体:



洗扫车集扫路车、洒水车和高压清洗车集多功能于一体,具备路面清扫、路面洗刷、高压清洗、低压冲洗、路缘石洗刷、垃圾收集、污水回收、喷雾降尘和道路隔离墙清洗、小广告清洗等多种作业功能。

国六东风多利卡5.5方洗扫车车型参数

东风多利卡5.5方洗扫车整车配置
车型名称多利卡洗扫车整车型号HCQ5075TXSEQ6
总质量7360kg整备质量5450kg
外形尺寸6200X2000X2660mm
底盘配置
品牌东风驾驶室多利卡
底盘型号EQ1075SJ3CDF轴距3308mm
发动机朝柴130,玉柴140,云内126轮胎7.00钢丝胎
上装配置
水箱容积2.5m³垃圾箱容积3m³
副发动机江铃87马力垃圾箱最大卸料角48°
低压冲洗宽度24 m洗扫速度≤5 Km/h
最大洗扫宽度(含路缘清洗宽度)3.2m最大洗扫宽度(不含路缘清洗宽度)3m
清洗水额定压力12MPa清洗水额定流量115L/min
清扫宽度3.2m清扫速度≤5 Km/h
最大清扫能力17500M²/h
选装配置:可根据不同客户使用要求加装雪铲,雪滚,喷雾机,作业平台,等配置欢迎来电咨询沟通

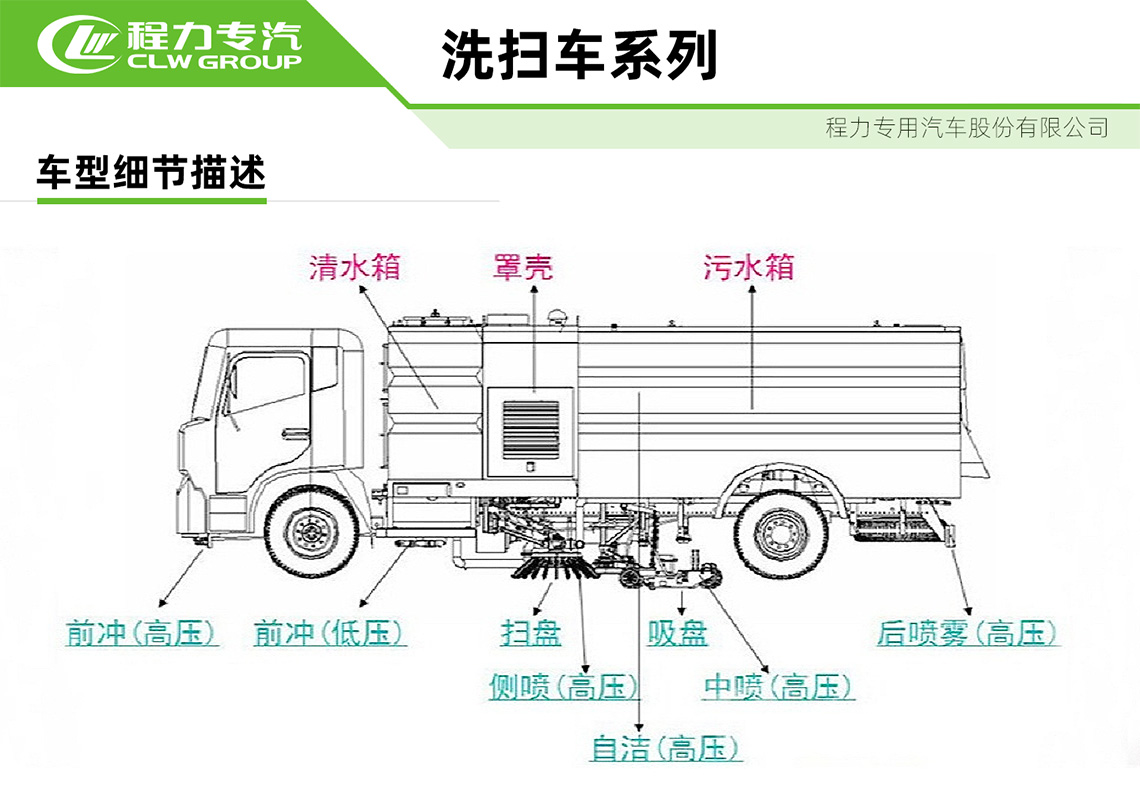

国六东风多利卡5.5方洗扫车先进车辆结构

 1:采用清水箱前置、垃圾箱后置的布置方式,半封闭式副发动机仓,左右转角门+双侧门,人员轻松进入,整体结构紧凑,维修方便;    2:采用"中置两立扫+中置宽吸嘴(内置高压水喷杆)+左右高压侧喷杆"的结构。

洗扫车傻瓜式操作

1:采用先进的智能化一键控制技术,全部作业均在驾驶室内完成,作业时,只需选定作业模式后,各作业机构的启动与关停由程序自动控制。

2:具有全洗扫作业、左洗扫作业、右洗扫作业、全扫路作业、左扫路作业、右扫路作业、全吸作业、左洗作业和右洗作业等9种作业模式可选。

3:在一键控制技术基础上增加副发动机手动油门控制系统,可根据路况独立调节油门大小,有效增强洗扫效果,减少油耗。

洗扫车用车安全

1:多达16条的语音提示和音乐报警,准确播报各种安全提示和故障点。

2:具备倒车保护装置,在作业过程中如遇紧急倒车,智能化的控制系统会自动停止作业并收回扫盘、吸盘和侧喷杆;

 3:具有防止举升垃圾箱翻车保护;具有检修安全保护。

 4:独特的侧扫刷防撞机构,能有效保护侧扫刷机构,能避免任何时候冲洗装置撞击路牙引起损坏;

 5:具备垃圾箱举升安全保护装置,在后门未打开状态下,确保垃圾箱无法举升。

 6:安全棒未放下时,智能系统将禁止垃圾箱回位,可有效防止维修时的事故发生。

7:副发动机带车用离合器,起动和停机时,气缸驱动离合器分离,延时后接合。离合器的分离与接合,由电控系统自动控制,无需人工操作,有效避免风机、高压水泵、发动机的损坏。

8:清水箱内设有低水位传感报警系统,无水时自动报警,防止水泵缺水损坏。

9:在右扫盘及垃圾箱后部设置高清晰监视探头,驾驶室内设置高清晰液晶显示器,画面可分别切换到右扫盘位置及垃圾箱后部位置,作业时,可对扫盘作业工况和整车作业质量进行监控。

10:在液压系统中增设了一个手动泵,使系统在遇到特殊情况时,如辅助发动机无法正常工作,可借助手动泵完成垃圾倾倒及各液压油缸的复位。

11:具有防液压渗漏功能。


洗扫车设计特点

1:采用中置全浮动式双吸口超宽吸嘴,吸口直径达180mm。其内置长排高压水喷杆离地间隙小、水流冲击力大,能直接将污水送至吸口,作业飞溅少,污水吸净率高。

2:整车外型采用折筋结构,有效减轻自重,增强垃圾箱的强度和刚度;

3:整车采用三节式,前置连接式水箱,中置连接式机仓罩,结构合理,可拆卸,方便维修。

4:后门关闭锁紧机构采用插销式,稳定性好,密闭性好。

5:污水箱内采用大平面斜坡结构,最大卸料角度可达50度,更易于倾倒垃圾。

6:污水箱内设置了防溢满报警装置和高压喷淋清洗装置,防溢满报警装置可防止污水作业时从吸管溢出,造成二次污染;

7:高压喷淋清洗装置在倾倒垃圾后可对污水箱进行自动清洗,大大减轻了操作人员的劳动强度。

8:侧后部装有机械式自动卷绕冲洗卷盘,配20m高压软管和不同角度的清洗枪,可用于清洗车身和其它设备和设施。

洗扫车优质配件

 1:高压水泵采用德国进口泵,当高压水泵起动及工作水阀切换时,水泵能自动卸荷。通过空循环、安全阀和溢流阀三重保护,有效防止高压水泵损坏。

2:进口优质液压阀,可以确保整车液压动作的稳定性和流畅性。

3:进口优质液压马达,可以确保扫盘转动的稳定性,使用寿命长。

4:垃圾箱采用4mm不锈钢材质,可以防止一般性腐蚀,延长使用寿命。

5:液压系统齿轮泵采用国产优质泵,性能可靠,阀件的生产制作商是国际认定的专业液压组件生产厂。

6:低压水泵采用国内知名品牌杭州威龙洒水泵,采用气动球阀在驾驶室内控制,最大对冲宽度可达21米。

7:扫盘刷臂内使用高性能工程塑料隔套,耐磨性好,免打黄油免维护,节省人力物力。

东风多利卡8方洗扫车车间装配调试图

东风多利卡8方洗扫车车厢结构图图

东风多利卡8方洗扫车选装定制配置图
