HLQ5180TCXD6型除雪车技术规格书

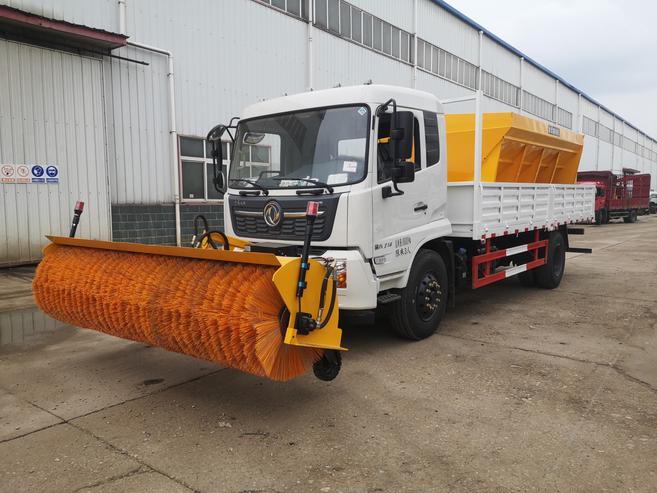

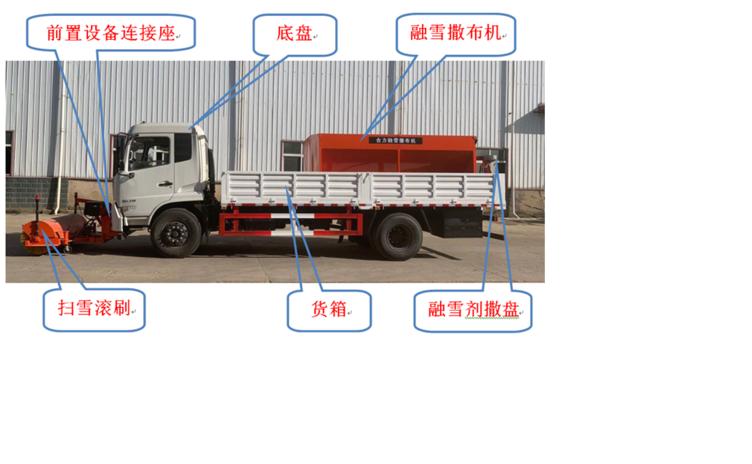

HLQ5180TCXD6型除雪车,匹配东风DFH1180EX8底盘,上装由箱体融雪撒布机、除雪刷、除雪、电气系统、液压系统以及其他附件组成。
功能用途及特点

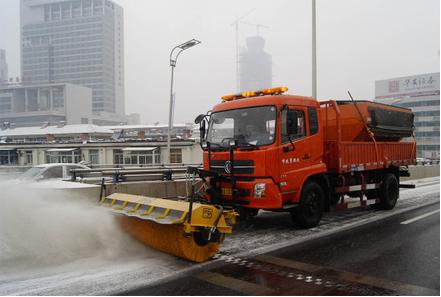

HLQ5180TCXD6型除雪车是合力公司推出的适用于现代城市、高速等路段除雪、融雪、扫雪及破冰的专业化运输与作业车辆,该车前置除雪铲扫雪滚刷互换使用,积雪厚时用扫刷将其扫至马路两侧,被车碾压后或者有结冰的积雪用推铲推至马路两侧。后置融雪撒布机,车辆在冬季除雪的过程中撒布机抛洒融雪剂防止湿滑的路面结冰影响交通,覆盖过融雪剂的路面能很好的解决路面结冰。从而能使车辆安全的通过,不受天气的影响。该产品采用符合国六排放标准的东风DFH1180EX8底盘,更加节能和经济,整车操作简便、作业范围广、机动、灵活,效率高。作业模式见图2。
推雪铲作业
扫雪滚刷作业图2多功能除雪车作业模式HLQ5180TCXD6型除雪车具有以下的特点:——整车车身呈流线型设计,外形美观;——冬季扫、铲雪,尾部撒融雪剂防止里面结冰。其他季节可以运输货物。——推雪铲刚性大,稳定性好,运动平稳,路面机械铲除干净,工作可靠;——整车自重轻,省油,保证了车箱体不变形且经济性好;——液压系统动态响应快,工作效率高,作业循环时间短,操作简单,工作可靠、故障率低;——除雪滚刷刷片直径大、使用寿命长、更换方便快捷;——操作智能化;——融雪撒布机链条刮片输送方式等,稳定性强、撒布均匀。
1.3、主要技术参数及配置HLQ5180TCXD6型除雪车主要技术参数见表1。
表1主要技术参数
1560/3000,1590/3000
东风康明斯发动机有限司B6.2NS6B210
表1主要技术参数(续)
扫雪滚刷外形尺寸
(长×宽×高)(mm)
除雪铲外形尺寸
(长×宽×高)(mm)
HLQ5180TCXD6型除雪车主要配置见表2。
表2选配、选装装置
车载取力方式

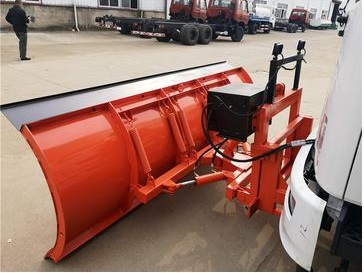

1、犁板式除雪铲,驾驶室内双向角度随意可调,雪铲铲刀2片。
2、除雪板上部为整体式,避让功能采用整体式下翻板形式,当除雪铲铲刀任意一点遇到障碍均可通过,又可避免推雪量过大时,除雪铲翻转,并能有效地保护除雪铲及车辆的安全。
3、依路面横坡坡度,除雪铲铲刀具有自动调节功能。
4、设计合理:除雪铲结构合理,可将雪推向一侧,并能起到抛雪功能,除雪铲设防雪棚,具有防止雪飞溅到作业车挡风玻璃上,以免影响驾驶员视线

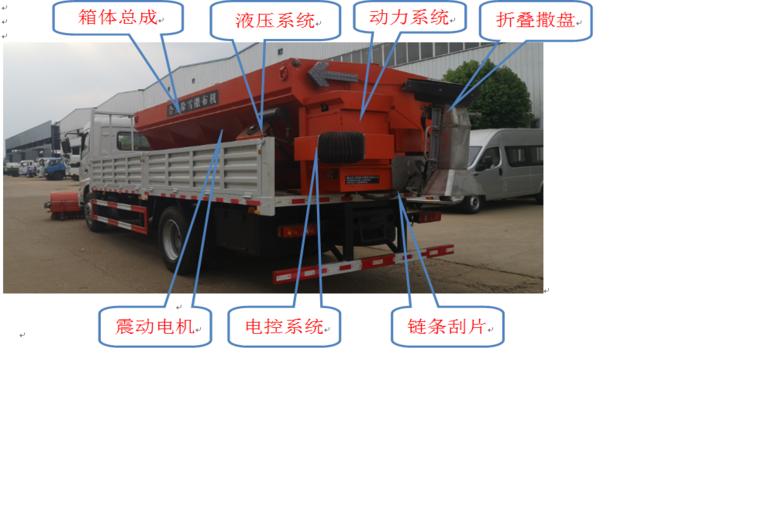

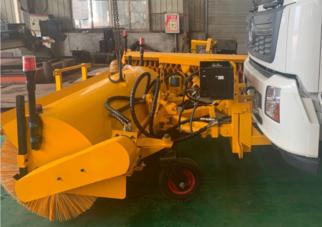

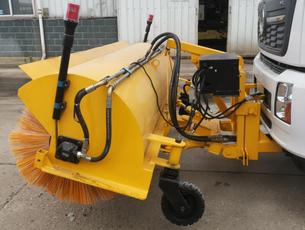

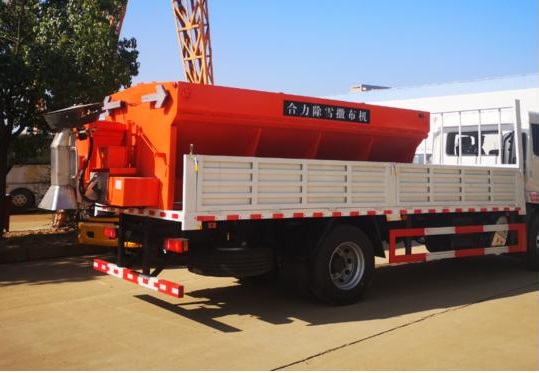

除雪铲具有避障复位装置:下翻式避障方式,有自动翻转、自动复位功能,有整体避障、两翻及三翻各自独立避障形式,除雪滚刷与除雪铲互换简单。</p>1.5扫雪滚刷介绍及技术特点</p>扫雪滚刷,马达直连,链轮传送</p>1、驾驶室内双向角度随意可调,810除雪刷片(使用寿命长),适配性强:可与多种汽车底盘配套使用,采用除雪铲、扫雪滚刷可互换的快速连接机构,扫雪滚刷与车辆的安装及拆卸简单方便,作业安全可靠。</p>2、操作简便:驾驶室内可操作扫雪滚刷进行各种动作,方便快捷。</p>3、在除雪作业中,扫雪滚刷随路面横坡坡度,自动调节功能。</p>4、耐用性强:两种以上材质组合刷丝,清扫彻底,使用寿命长。</p>5、性能优越:采用实芯高承载力的耐磨支撑轮,大大提高扫雪机的可靠性,刷毛离地高度、接地比均可任意调整,提高作业效率,效果更优;</p>6、作业简便:作业装置偏转、升降灵活安全,操作精确可调,不影响原车辆载体功能或性能。</p>7、加有防回雪装置,不会造成回雪,路面清扫干净。</p>8、作业照明系统:独立于车体之外的照明系统,便于夜间除雪作业。</p>9、清扫机具有全液压的驱动方式,在地面上随动清扫,圆环链悬挂浮动,有刷苗磨损补偿装置,除雪滚刷与除雪铲互换简单。</p>1.6融雪撒布机介绍及技术特点</p>color:windowtext;letter-spacing:-1px;vertical-align:baseline">融雪撒布机主要由料箱、料箱防雨装置、输料装置、撒盘装置、动力系统、液压控制系统等组成。附件:顶部防雨罩、爬梯、尾部箭头灯支腿。1、融雪撒布机可撒布盐、砂、融雪剂等多种融雪物料。2、整机采用碳钢板或不锈钢结构,三级防腐处理。3、液压传动,传动效率高,性能稳定可靠。4、电磁阀控制线路引入驾驶室内,可在驾驶室内进行操作。远程控制。5、可拆、可调的撒盘机构,便于调整撒布的方向和辅助调整撒布宽度。6、整机采用专用升降支撑系统,可直接应用于装缷7、撒布机上置过滤网减少大颗粒或杂物进入设备,保证机构安全运行。8、防滑输送带保证融雪剂输送连续、均匀。可调料门能根据撒布要求调整融雪剂输送量。
除雪铲具有避障复位装置:下翻式避障方式,有自动翻转、自动复位功能,有整体避障、两翻及三翻各自独立避障形式,除雪滚刷与除雪铲互换简单。</p>1.5扫雪滚刷介绍及技术特点</p>扫雪滚刷,马达直连,链轮传送</p>1、驾驶室内双向角度随意可调,810除雪刷片(使用寿命长),适配性强:可与多种汽车底盘配套使用,采用除雪铲、扫雪滚刷可互换的快速连接机构,扫雪滚刷与车辆的安装及拆卸简单方便,作业安全可靠。</p>2、操作简便:驾驶室内可操作扫雪滚刷进行各种动作,方便快捷。</p>3、在除雪作业中,扫雪滚刷随路面横坡坡度,自动调节功能。</p>4、耐用性强:两种以上材质组合刷丝,清扫彻底,使用寿命长。</p>5、性能优越:采用实芯高承载力的耐磨支撑轮,大大提高扫雪机的可靠性,刷毛离地高度、接地比均可任意调整,提高作业效率,效果更优;</p>6、作业简便:作业装置偏转、升降灵活安全,操作精确可调,不影响原车辆载体功能或性能。</p>7、加有防回雪装置,不会造成回雪,路面清扫干净。</p>8、作业照明系统:独立于车体之外的照明系统,便于夜间除雪作业。</p>9、清扫机具有全液压的驱动方式,在地面上随动清扫,圆环链悬挂浮动,有刷苗磨损补偿装置,除雪滚刷与除雪铲互换简单。</p>1.6融雪撒布机介绍及技术特点</p>color:windowtext;letter-spacing:-1px;vertical-align:baseline">输送系统(★技术亮点)
:下翻式避障方式,有自动翻转、自动复位功能,有整体避障、两翻及三翻各自独立避障形式,除雪滚刷与除雪铲互换简单。</p>1.5扫雪滚刷介绍及技术特点</p>扫雪滚刷,马达直连,链轮传送</p>1、驾驶室内双向角度随意可调,810除雪刷片(使用寿命长),适配性强:可与多种汽车底盘配套使用,采用除雪铲、扫雪滚刷可互换的快速连接机构,扫雪滚刷与车辆的安装及拆卸简单方便,作业安全可靠。</p>2、操作简便:驾驶室内可操作扫雪滚刷进行各种动作,方便快捷。</p>3、在除雪作业中,扫雪滚刷随路面横坡坡度,自动调节功能。</p>4、耐用性强:两种以上材质组合刷丝,清扫彻底,使用寿命长。</p>5、性能优越:采用实芯高承载力的耐磨支撑轮,大大提高扫雪机的可靠性,刷毛离地高度、接地比均可任意调整,提高作业效率,效果更优;</p>6、作业简便:作业装置偏转、升降灵活安全,操作精确可调,不影响原车辆载体功能或性能。</p>7、加有防回雪装置,不会造成回雪,路面清扫干净。</p>8、作业照明系统:独立于车体之外的照明系统,便于夜间除雪作业。</p>9、清扫机具有全液压的驱动方式,在地面上随动清扫,圆环链悬挂浮动,有刷苗磨损补偿装置,除雪滚刷与除雪铲互换简单。</p>1.6融雪撒布机介绍及技术特点</p>color:windowtext;letter-spacing:-1px;vertical-align:baseline">
HLQ5180TCXD6型除雪车易损件
3
1.2随机工具清单HLQ5180TCXD6型除雪车随机工具见表5。表5随机工具清单
底盘随车工具
HLQ5180TCXD6型除雪车公告批次:325批次。
