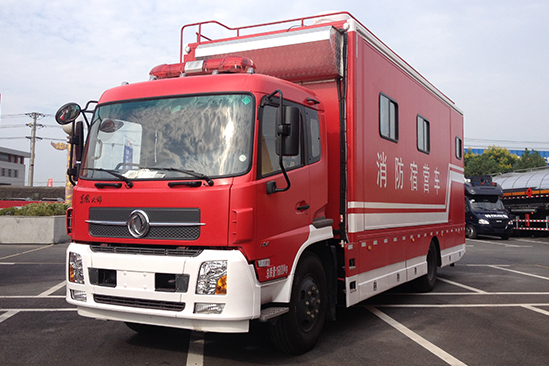

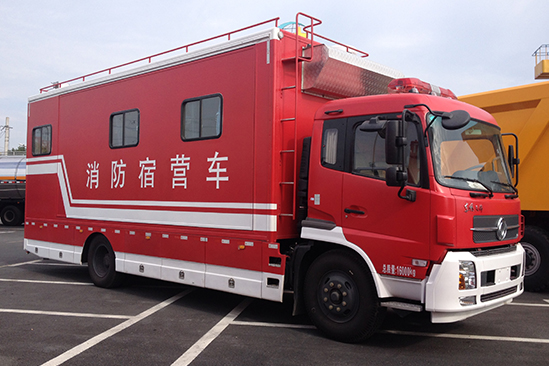

东风天锦宿营车:东风原厂底盘，5600MM轴距，康明斯发动机，5900ML排量，180马力，9.00钢丝胎。

东风天锦宿营车

 一、装备主要功能及特点

（一）装备主要功能介绍  宿营车主要由东风商用车天锦系列高端二类底盘DFL5160XXYBX2V 、宿营方舱、宿营设施、空气调节系统、影视系统、卫生间，洗漱间，电气系统等组成。能够满足12人的住宿，阅读。具有舒适的就寝环境及齐全的卫生设施。能够适应普通公路、沙石路、简易公路及越野特殊使用环境，可靠性好。

（二）装备特点

1、 整车机动灵活、可靠性高、环境适应性好，性价比高。

 2、能够满足12人的住宿，阅读，生活，洗浴，空间利用率高。 天锦宿营车

二、整车总体技术指标

 （一）作业能力、基本功能和性能

 1、整车技术指标

 1) 整车外形（L×W×H）：9880mm×2550mm×3880mm

 2) 在平整正常柏油路面最高车速：≥90Km/h

 3）住宿人数：12/24人 车辆改装设计：整车改装设计符合国家对汽车设计改装的相关要求；在保证运载工具行驶安全的前提下，充分利用汽车底盘的有效载荷及底盘尺寸；能满足车载设备安装、运行和人员工作、生活需要。 4）驾驶室   驾驶室内部：驾驶室数人1+2人设置，适用于长途驾驶，配置冷暖空调。驾驶员座椅可调节高度、角度、前后位置，驾驶员及副驾驶座椅带安全带。长排警灯1个，符合GB13954－2009规定，电子警报器1个符合GB8108－2014规定， 天锦宿营车

2、主要作业能力指标

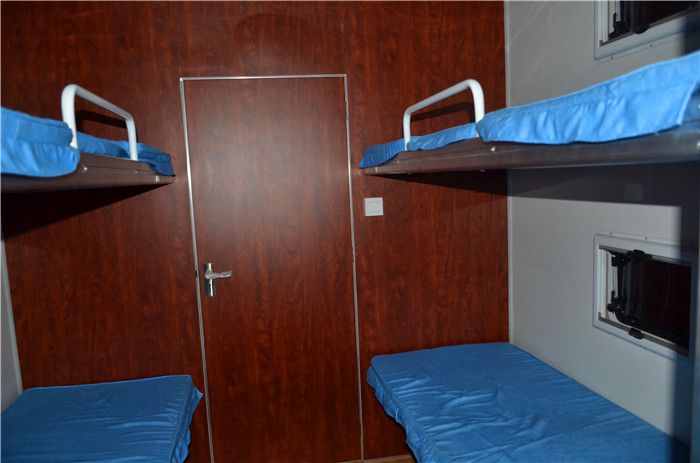

 1）宿营功能：满足12人的住宿空间及床铺。具有舒适的就寝环境及齐全的卫生设施、具有良好的起居空间与环境供执勤人员阅读休息。

 2）具备冷暖空调系统，提供稳定的休息环境。

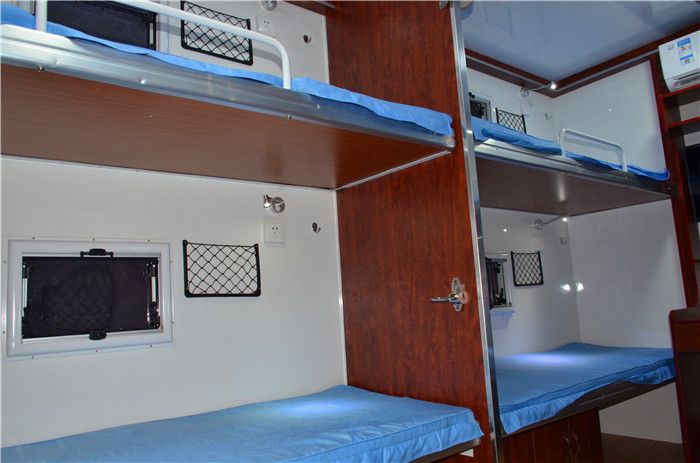

 3）箱体内部每个床铺配备了LED柔性阅读灯、储物网兜、开关插座 天锦宿营车

3、舱体

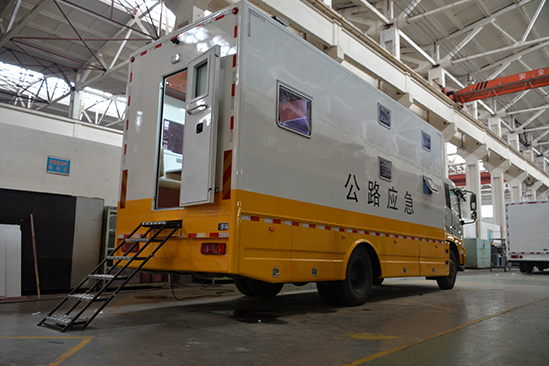

1、厢体 厢体采用聚氨酯发泡技术制作的保温厢体，外蒙皮为1.5mm厚防锈铝板、内蒙皮为1.5mm防锈铝板。对于有悬挂装置要求的厢板，在相应位置增加预埋和加强支撑。内粘波音软片，整个底部垫有麻灰色塑胶地板，结实、耐磨。厢体按空间区域分为前壁舱，乘、住区，卫生间。前壁舱内放置地板盖板，灭火器等配件；乘、住区在中部扩展位，中间固定床设置在主厢体上，折叠床在左、右厢体上；左、右厢体前部各挂19寸车载液晶电视一台；   卫生间在后部，顶部窗、换主厢体顶部设有空调，沿顶部送风管道向厢体各处送风。各风口安装双眼布风器，可调节风量及角度；主厢体顶部设置卫星接收天线；整车设置3个单开门，800× 1800铝合金后门1套、小厢575*1750房车门2套，左、右厢体两侧安装铝合金推拉窗共6（1000*600）扇，内侧安装窗帘。厢体后部设置可折叠蹬顶梯通向车顶，厢体顶部粘接防滑粘。内饰采用适宜人工作的人性化方案，表面光亮洁净，具有较强的耐酸、耐碱和抗腐蚀、微生物侵蚀的抵

2、门窗总成 窗户采用双层玻璃外推窗,具有开关、通风、遮阳、防蚊虫、隔音、隔热、私密性等功能和良好的防雨性能,当纱窗和窗户打开后可用作紧急出口。门采用房车门，具有开、关、通风、透光、防蚊虫、隔音、隔热、私密性等功能和良好的防雨性能。

3、安全天窗 卫生间及厢体顶部安装多个安全出口天窗：该天窗具有自然通风、强制换气（进/排）、安全逃生功能；外形尺寸为700㎜×700㎜×110㎜。

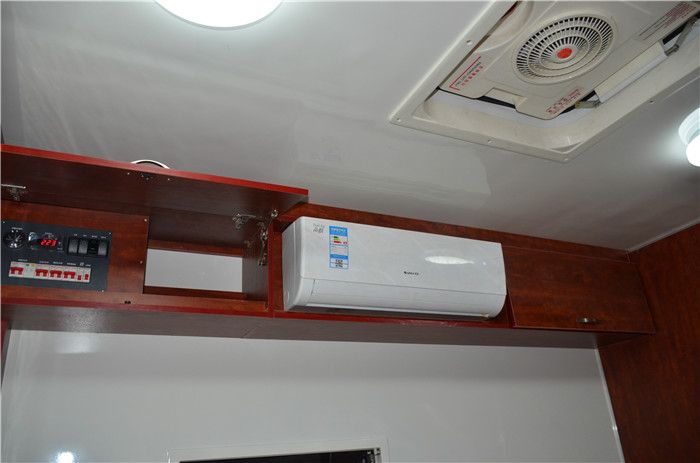

4、空气调节系统安装专用方舱顶置空调V4000，通过风道将冷（热）风送入舱内。空调额定制冷量4000×2 W，制热功率3200×2W，循环风量800×2m3/h，电源为220V/50Hz；正常使用环境-45～45℃。

5、生活娱乐系统 采用一个动中通车载天线，通过一分二信号通道分配给两个继电盒和两台19寸车载液晶电视。

6、卫生设施 蹲便器采用免水冲式环保蹲式厕具，由外壳、机械装置、储便桶、包装袋等组成。通过可降解薄膜制成的包装袋包装粪便，由机械装置牵引并封闭包装袋，用厕者便后，粪便随包装袋下移进入车底储便桶内，厕坑表面的包装袋更新，封闭装置再次封闭，避免异味排出，便后不用水冲洗。 主要技术参数 厕具外形尺寸：730×560×230（mm）； 更换一次可使用约60人次；

主要性能和特点

 1）厕具外观亮丽，采用纯不锈钢面板，经久耐用、不易腐蚀、生锈；

 2）无需用水，百分之百节约水资源；

3）一人一打包，有效避免了交叉感染；

4）无臭味，无液体外泄，卫生、舒适；

5）封存后，减轻了环卫工作难度，有利于环保。 天锦宿营车

7、车载饮水机 配备外型尺寸长×宽×高为640×500×850㎜的车载饮水机。

8、扩展机构 左、右小厢体与主厢体采用抽屉式，左、右小厢体从主厢体下平面抽出，主厢体地板约高出左、右小厢体地板60mm，左、右小厢体下地板面固定支撑滚轮、齿条、齿轮传动机构、电机、减速机等通过转轴一边同步运动，用于扩展/收拢；并在活动地板端面安装密封装置，保证舱体扩展和收拢状态下，整车密封性能良好，该种扩展厢地板结构布局，不会对厢体内的上、下固定床造成影响。
